SDK快速入门(SF52X SF56X)

1. 开发工具准备

需要安装的软件

  1. Sifli env 和 SiFli SDK (从微盘下载)。
  2. Keil V5.32或以上, armcc V6 版本或以上。
  3. Segger Jlink,V6.80a版本或以上。 Jlink下载地址
  4. 代码编辑软件 vscode或者source insight。
  5. 串口日志查看工具，使用sdk自带的sifliTrace或者sscom。

需要的硬件

  1. Windows PC * 1
  2. ARM仿真器 * 1
    Note
    仿真器的供电和HDK板有冲突，需要关闭仿真器的供电。如果出现仿真器连接不成功，可以检查一下Jlink的供电硬件跳线。 下图是常见Jlink的供电跳线，需要移除。
  3. USB type-C 线 * 2
    用于链接ARM仿真器和连接USB2UART小板给HDK板子供电，抓取HDK串口的LOG数据。
  4. USB2UART debug小板 * 1 (SIFLI-Debug001-V1.1.0)

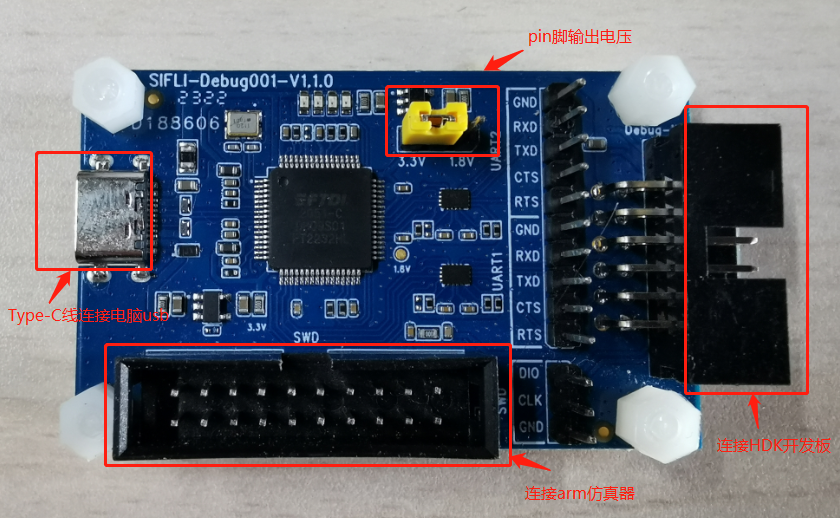

    USB2UART debug小板一览图
  5. HDK开发板 * 1套
    包含一个HDK CPU板子SF56X或者SF52X，以及屏幕子板(屏幕不同，相应的子板型号不一样)。

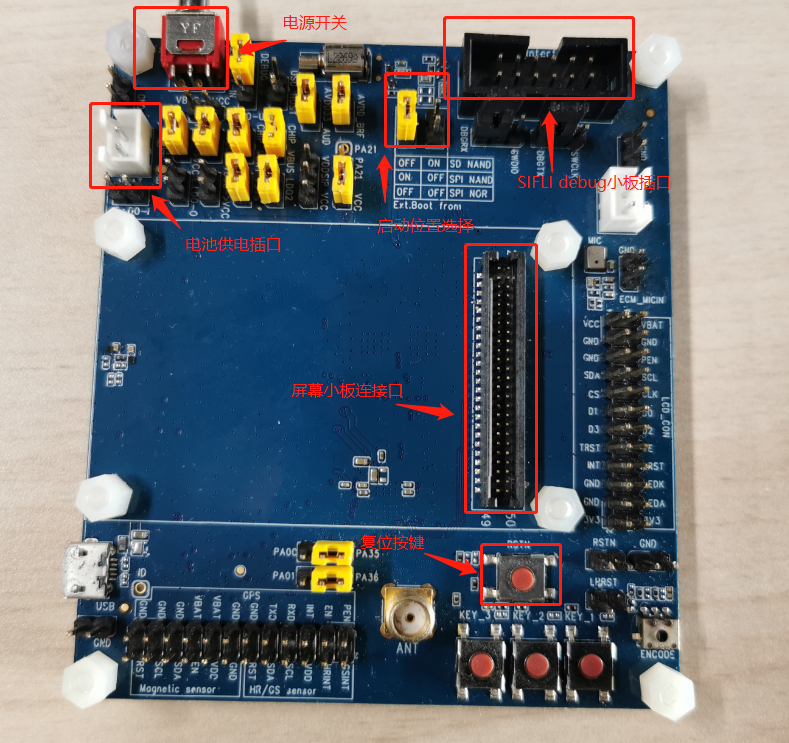

    HDK52x 开发板接口一览图

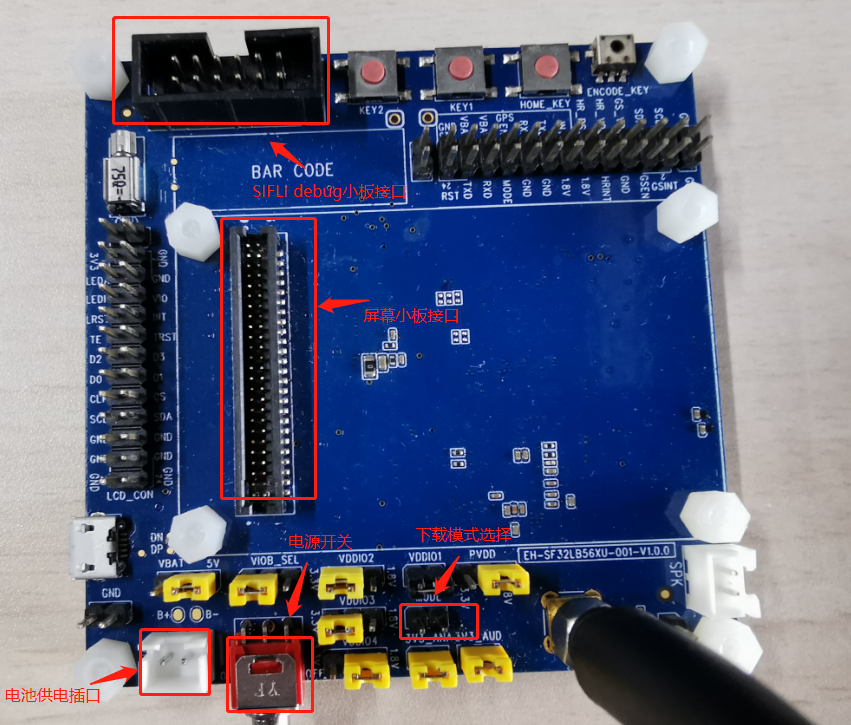

    HDK56x 开发板接口一览图

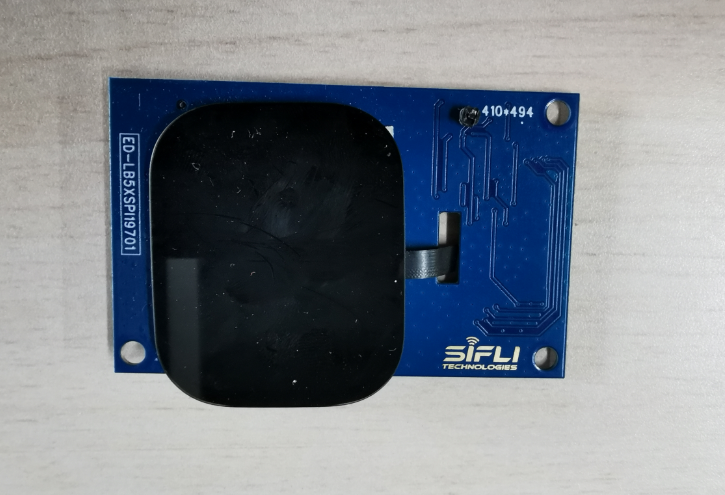

    屏幕子板接口一览图

2. 开发环境配置

ENV的配置

  1. 解压env到PC上，如 D:\work\env 。
  2. 进入 env 目录，可以运行本目录下的 env.exe，如果打开失败可以尝试使用 env.bat。
  3. 关联文件夹右键”ConEmu Here”菜单。

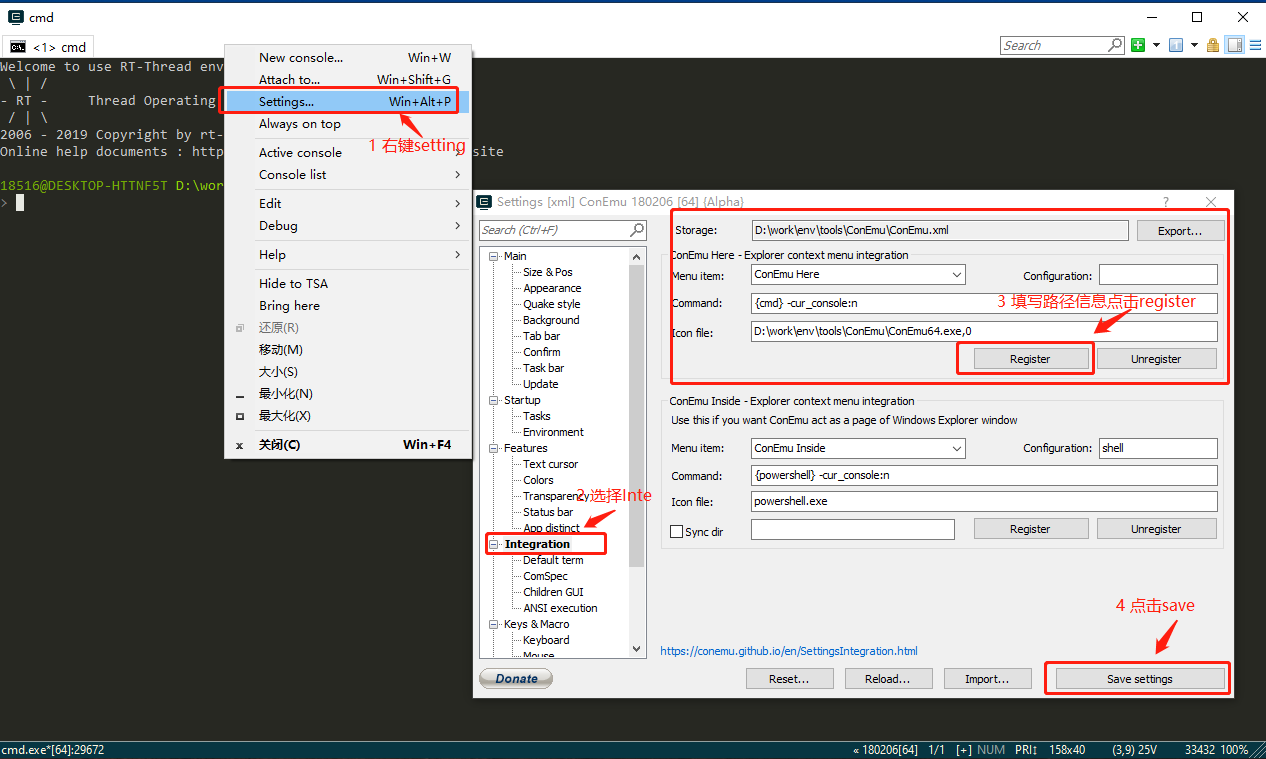

    添加ConEmu Here到右键菜单

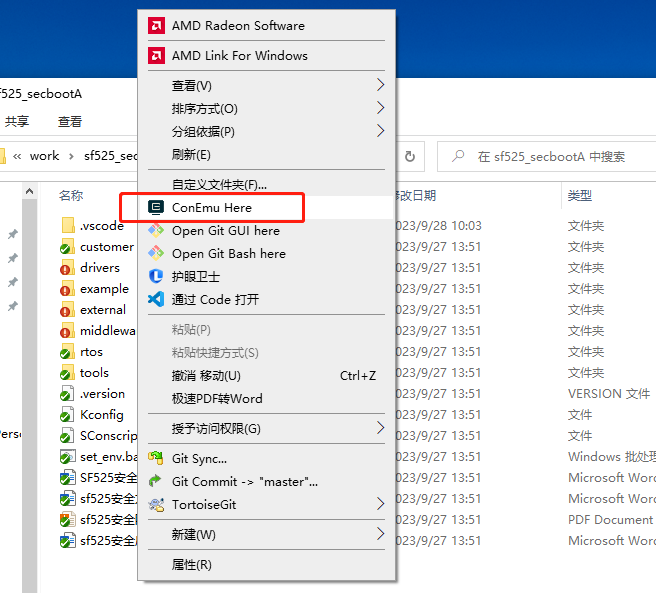

    任意文件夹右键可打开ConEmu Here

安装Keil

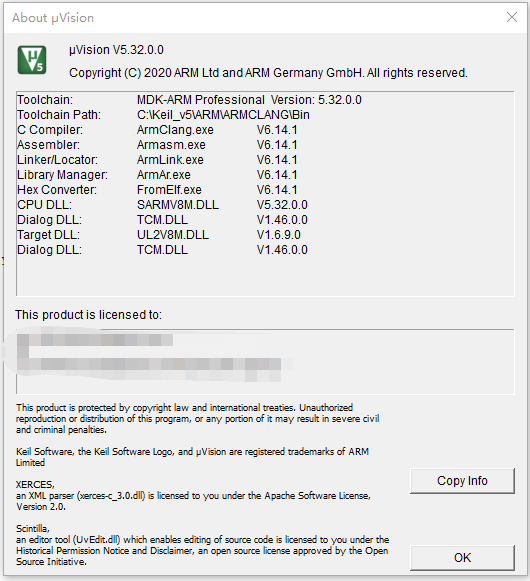

双击Keil安装包，按照提示点击下一步进行安装，需要注意的是keil的安装路径必须是C:\Keil_v5目录。启动Keil，打开Help->>About窗口， 如果显示的版本不是v5.32则需要卸载并安装新版Keil。

安装完Keil后将arm的路径加入Windows环境变量PATH，如：C:\Keil_v5\ARM\ARMCLANG\bin。

安装JLink

Jlink需要安装新版v6.80a，双击安装包JLink_Windows_V680a.exe，安装路径选择默认路径，将JLink的路径加入Windows环境变量PATH， 如：C:\Program Files (x86)\SEGGER\JLink。 将SDK tools\flash\jlink_drv\sf32lbxx目录下的所有elf文件都拷贝到JLink安装目录下的Devices\SiFli目录中,SiFli目录要手动创建， 拷贝完成后如下图所示。

添加jlink驱动到Jlink安装目录

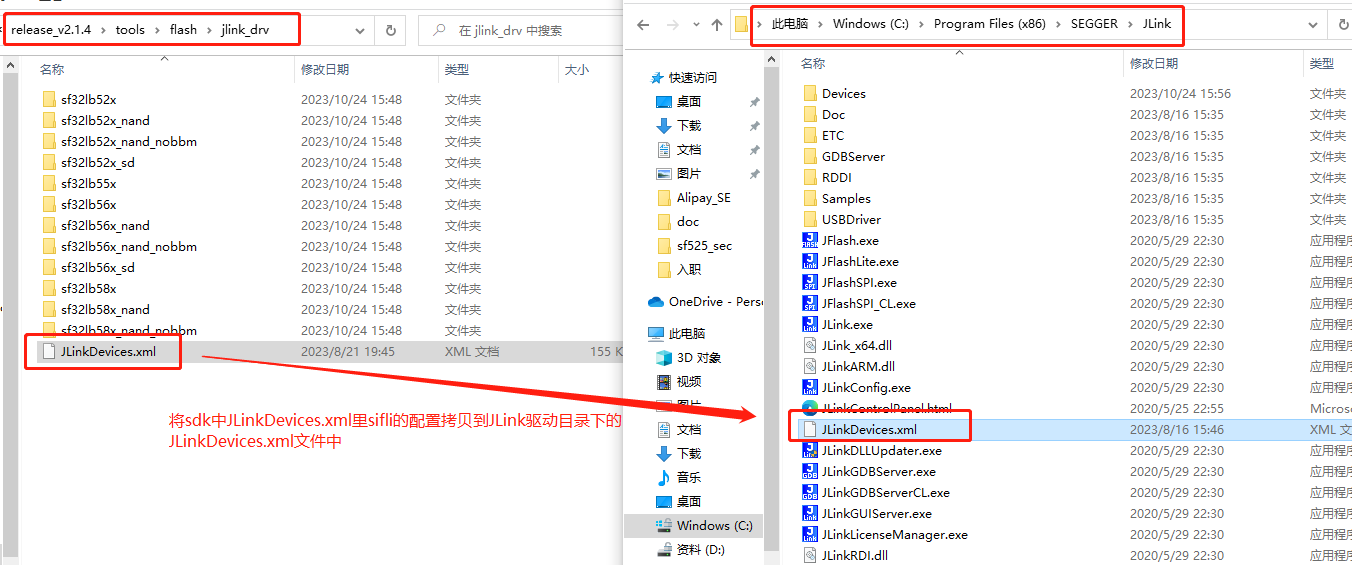

将jlink_drv目录下JLinkDevices.xml中有关SiFli的内容合并到JLink安装目录下的JlinkDevices.xml中。

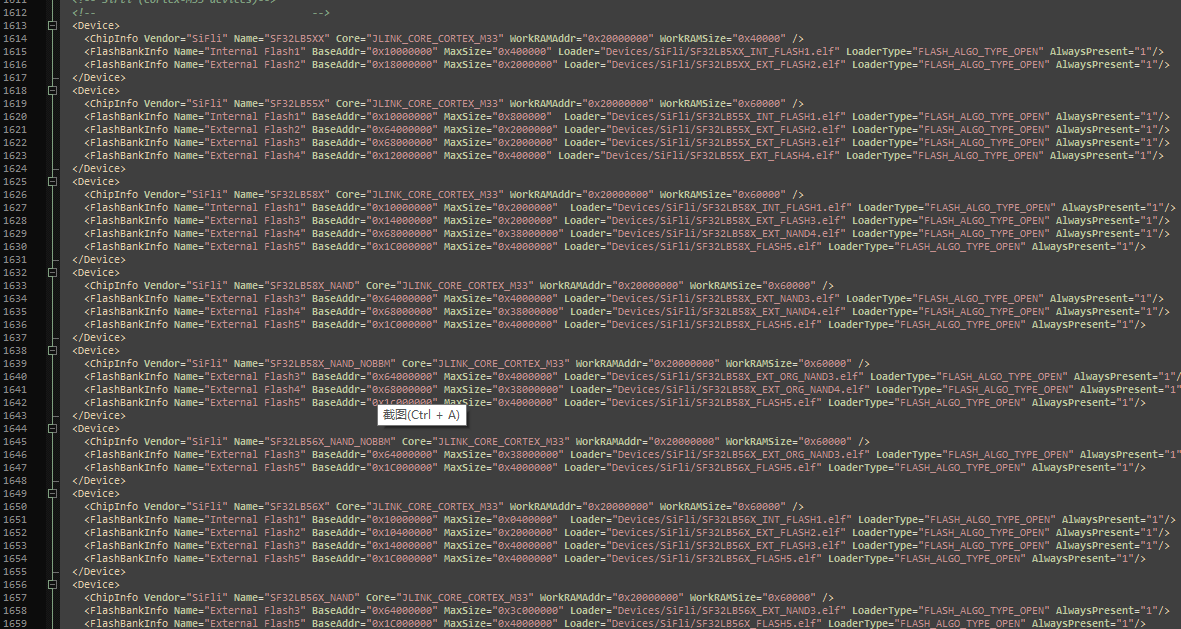

修改JlinkDevice文件

配置系统环境变量

在系统环境变量的PATH变量中添加如图几个路径，实际路径需要本机工具与代码路径一致。

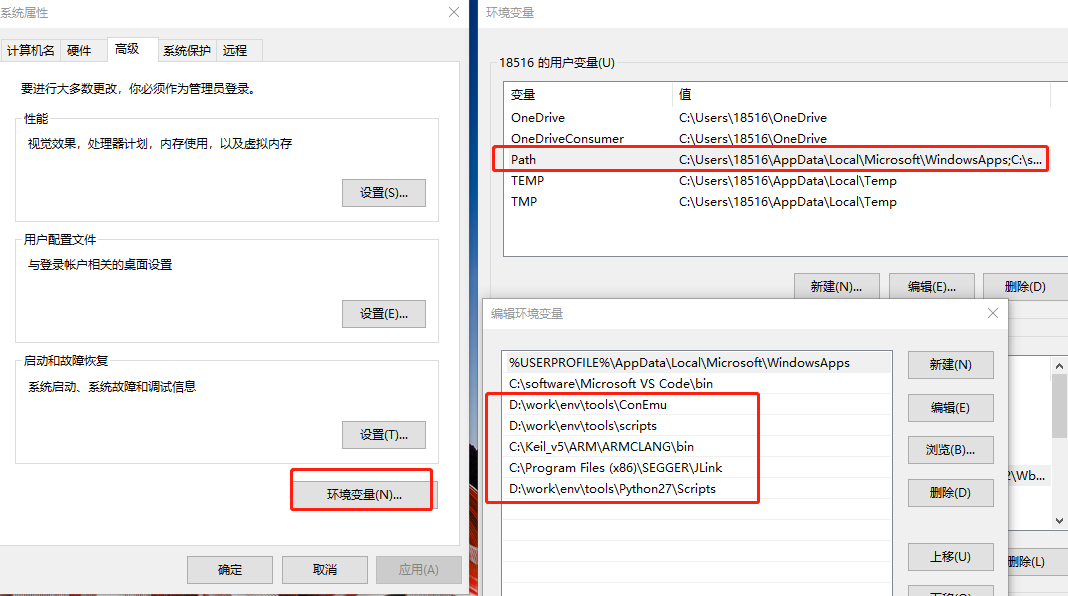

添加环境变量PATH

3. 编译工程代码

SF52X工程代码编译

以hal_example下面的sf525工程为例编译步骤如下：

  1. 进入sdk根目录，鼠标右键选择ConEmu Here”菜单。
  2. 执行脚本 .\set_env.bat，配置环境。
  3. 进入到编译目录下：cd example\hal_example\project\common
  4. 执行编译命令 ：scons –board=eh-lb525_v2_hcpu -j8
    Note
    –board= xx, 需要指定编译的board信息，可以选择目录customer\boards下带v2的目录名对应的board，后面再加上_hcpu，如eh-lb525_v2_hcpu。 编译结束后会在common目录下生成文件夹build_eh-lb525_v2_hcpu，存放编译生成的image等文件。

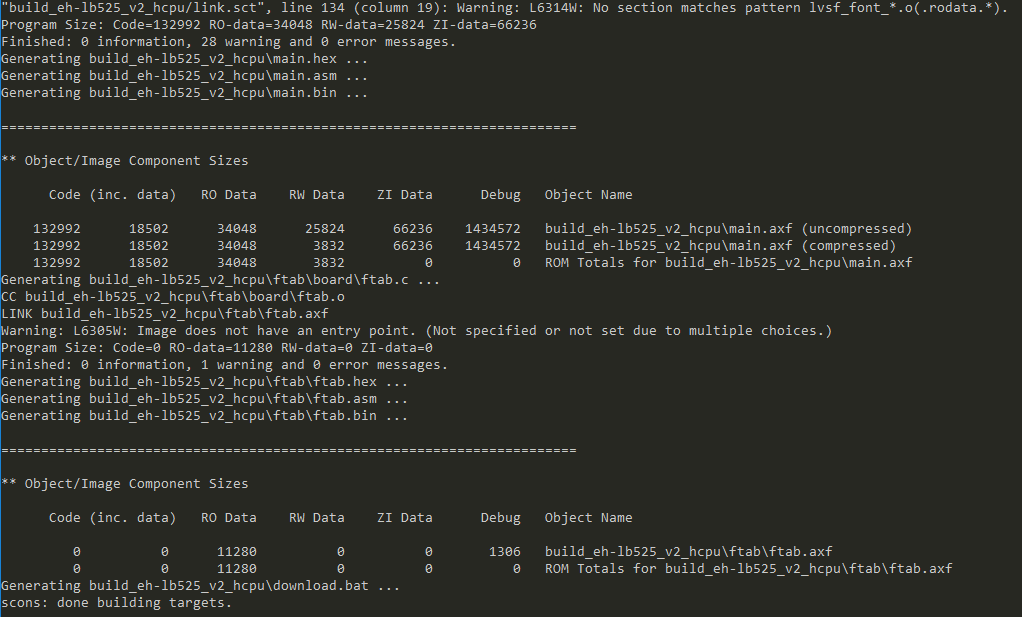

    sf525工程编译成功

SF56X工程代码编译

以hal_example下面的sf561工程为例编译步骤如下：

  1. 进入sdk根目录，鼠标右键选择ConEmu Here”菜单。
  2. 执行脚本 .\set_env.bat，配置环境。
  3. 进入到编译目录下：cd example\hal_example\project\common
  4. 执行编译命令 ：scons –board=eh-lb561_v2_hcpu -j8
    Note
    –board= xx, 需要指定编译的board信息，可以选择目录customer\boards下带v2的目录名对应的board，后面再加上_hcpu，如eh-lb561_v2_hcpu。 编译结束后会在common目录下生成文件夹build_eh-lb561_v2_hcpu，存放编译生成的image等文件。

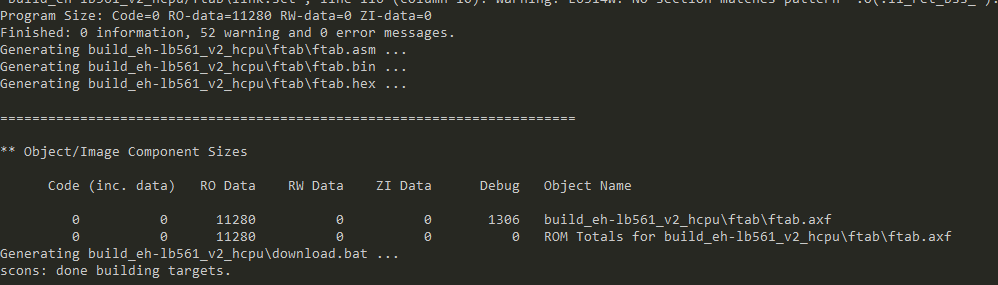

    sf561工程编译成功

4，下载烧写HDK

SF52X工程image下载烧写

sf525使用的是uart接口下载镜像，将HDK板子连接siflideubg小板，再将siflideubg小板使用typec线连接电脑，需要先确认一下HCPU的日志输出的com口，比如为COM4。

  1. 串口日志工具关闭串口。
  2. 在编译目录下运行下载脚本 .\build_eh-lb525_v2_hcpu\uart_download.bat。
  3. 此时会让输入下载使用的COM口， 输入4。按enter键，下载开始。

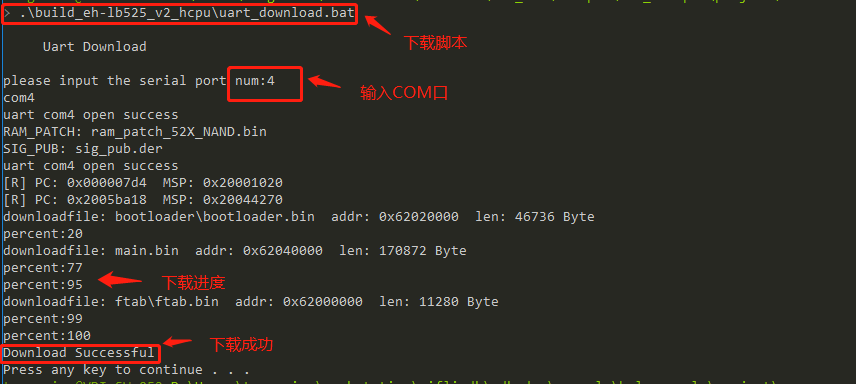

    sf525下载image

SF561工程image下载烧写

sf561使用的是JLink下载镜像，将HDK板子连接siflideubg小板，将siflideubg小板使用typec线连接电脑用于串口打印日志，再将ARM仿真器通过JLink排线连接到siflideubg小板上， ARM仿真器的另一端使用typec连接到电脑。

  1. 使用J-Link Commander发送connect命令确认开发板是否能连接成功。
    Note
    connect时选择的Device名与工程目录下rtconfig.py中的JLINK_DEVICE保持一致，比如sf561选择SF32LB56X。选择完device后会选择interface（SWD）， 接下来配置传输速率，默认即可。可以看到连接成功。

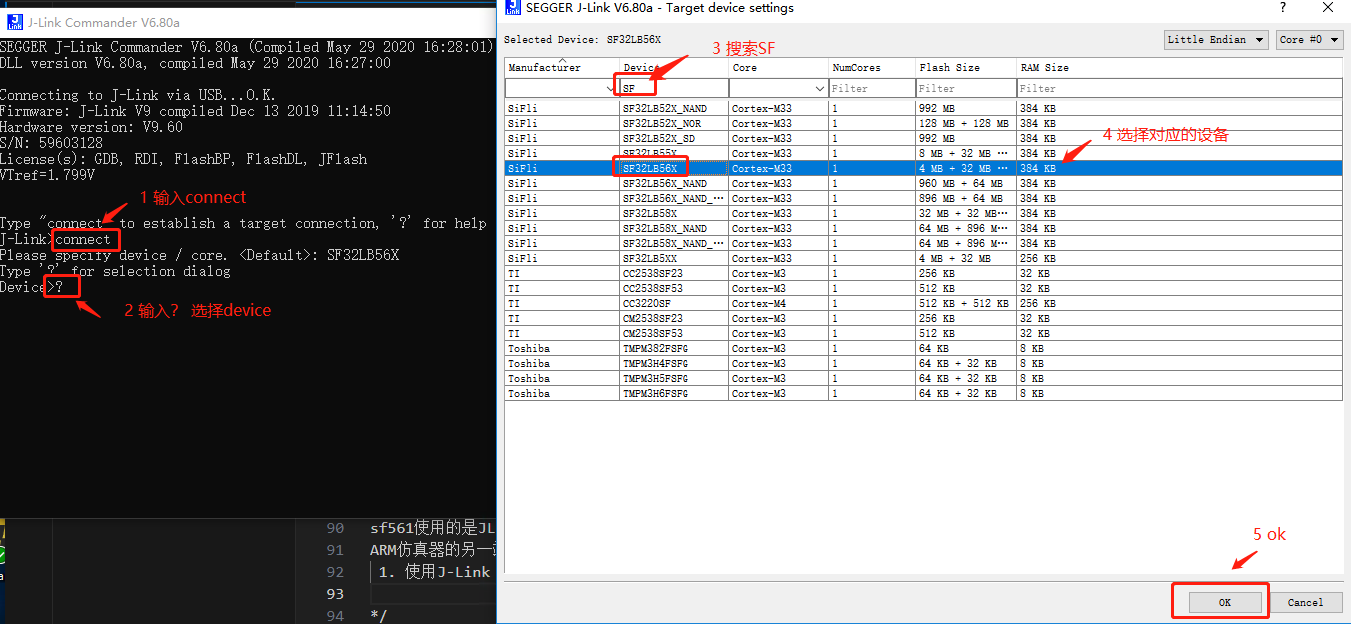

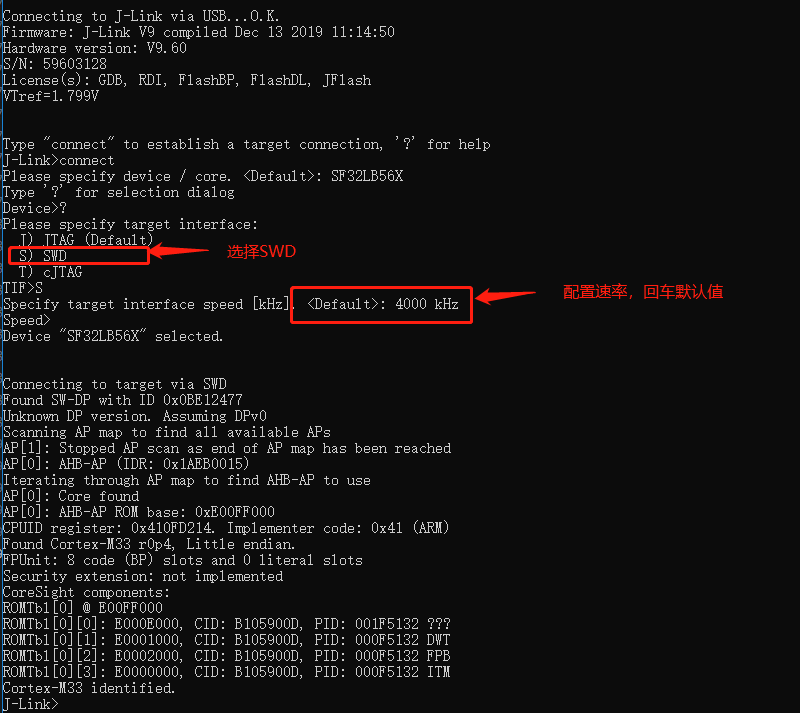

    sf561连接JLink

  2. 在编译目录下运行下载脚本 .\build_eh-lb561_v2_hcpu\download.bat，开始启动JLink下载。

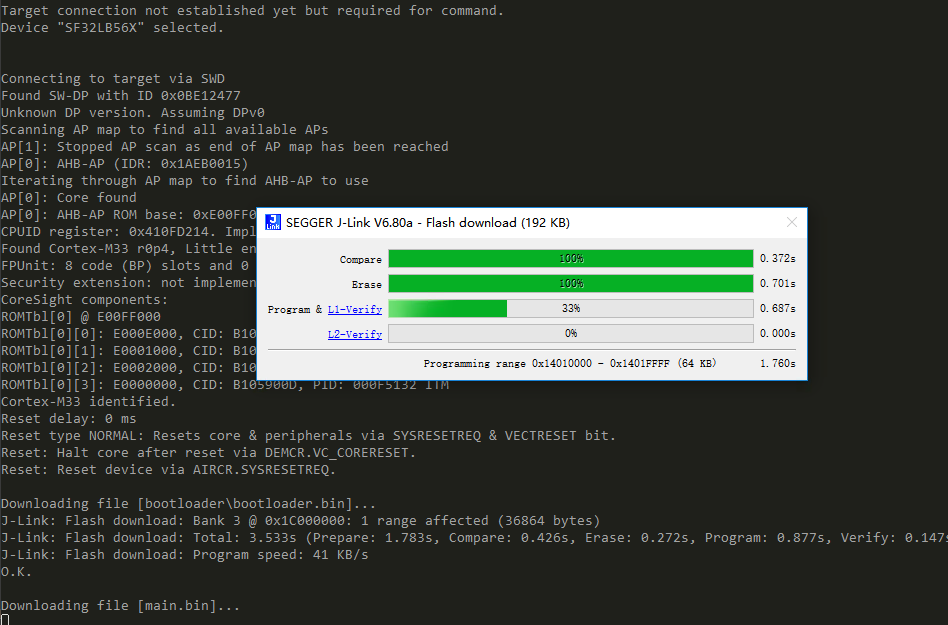

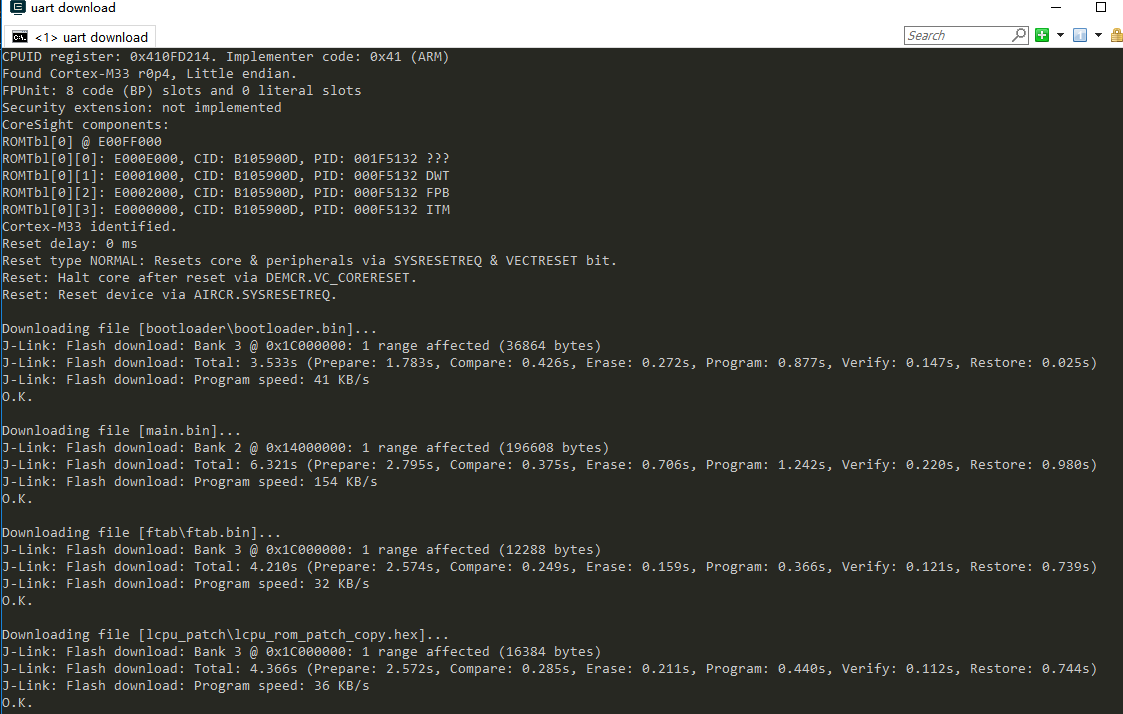

    sf561下载image
